WebGL-GLSL语法

GLEL ES 的版本是 1.00. WebGL 并不支持 GLSL ES 1.00 的所有特性, 实际上, 它支持的是 1.00 版本的一个子集, 只包含了 webgl 需要的那些核心特性.

基础​

  • GLSL 是大小写敏感的
  • GLSL 是强类型语言
  • 每一个语句都应该以一个英文分号(;)结尾
  • 从main()函数开始执行, 着色器程序必须有且只有一个main()函数, 并且该函数不能接受任何参数. main()函数前的void关键字表示函数不返回任何值.

数据类型​

glsl 有两种基础的数据值类型: 数值和布尔值

  • 数值类型: GLSL ES 支持整型数和浮点数
    • float klimt; 声明一个浮点数
    • int utrillo; 声明一个整型数
    • bool doga; 声明一个布尔值

基本数据类型可以相互转换:

int(float)

括号内和括号外可以替换成bool,float,int三者中任意不同的两个

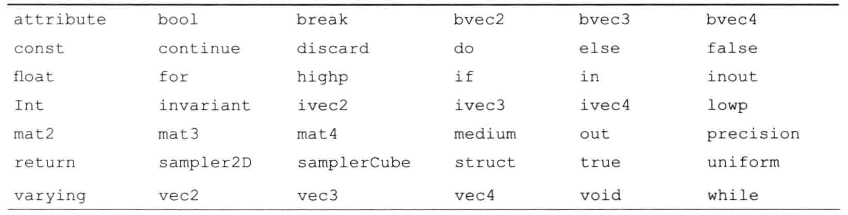

关键字​

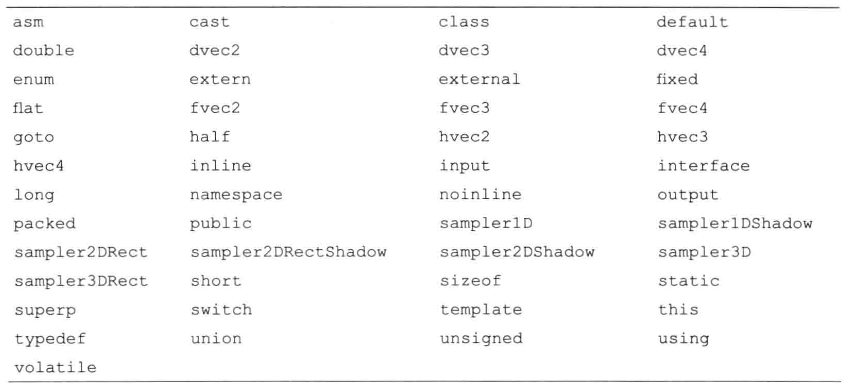

保留关键字​


矢量和矩阵​

GLSL ES 支持矢量类型和矩阵类型, 这两种数据类型很适合用来处理计算机图形. 矢量和矩阵类型的变量都包含多个元素, 每个元素都是一个数值.

矢量​

  • vec2,vec3,vec4:具有 2,3,4 个浮点数元素的矢量
  • ivec2,ivec3,ivec4:具有 2,3,4 个整型数元素的矢量
  • bvec2,bvec3,bvec4:具有 2,3,4 个布尔值元素的矢量

矩阵​

  • mat2, mat3, mat4: 2x2,3x3,4x4 浮点数元素的矩阵

赋值和构造​

使用=对矩阵和矢量进行赋值的时候, 运算符左右两边的变量/值的类型必须一致, 元素个数也必须相同.

对于矢量和矩阵有关门的构造函数, 构造函数的名称和期初按键的类型名称总是一致的.

矢量构造函数​

矢量构造函数的传参方式非常灵活:

vec3 v3 = vec3(1.0,0.0,0.5); //v3(1.0,0.0,0.5)
vec2 v2 = vec2(v3); //v2(1.0, 0.0)
vec4 v4 = vec4(1.0); //v4(1.0,1.0,1.0,1.0)
vec4 v4b = vec4(v2, v4); //会先使用第一个参数填充, 然后据需用第二个参数填充
//v4b(1.0, 0.0, 1.0, 1.0)

矩阵构造函数​

矩阵构造函数的使用方式和矢量够好函数的使用很类似, 但是矩阵中的元素是列主序的:

mat4 m4=mat4(
    1.0, 2.0, 3.0, 4.0,
    5.0, 6.0, 7.0, 8.0,
    9.0, 10.0, 11.0, 12.0,
    13.0, 14.0, 15.0, 16.0
);

向矩阵构造函数中传入一个或多个矢量, 按照列主序使用矢量里的元素值来构造矩阵:

//使用两个vec2对象来创建mat2对象
vec2 v2_1 = vec3(1.0, 3.0);
vec2 v2_2 = vec2(2.0, 4.0);
mat2 m2_1 = mat2(v2_1, v2_2); //1.0 2.0
                              //3.0 4.0

//使用一个vec4对象来创建mat2对象
vec4 v4 = vec4(1.0, 3.0, 2.0, 4.0);
mat2 m2_2 = mat2(v4); //1.0 2.0
                      //3.0 4.0

混合构造:

//使用两个浮点数和一个vec2对象来创建mat2对象
mat2 m2 = mat2(1.0, 3.0, v2_2); //1.0 2.0
                                //3.0 4.0

单位矩阵:

mat4 m4 = mat4(1.0); //1.0 0.0 0.0 0.0
                     //0.0 1.0 0.0 0.0
                     //0.0 0.0 1.0 0.0
                     //0.0 0.0 0.0 1.0

与矢量构造函数类似, 如果传入的数值的数量大于 1, 有没有达到矩阵元素的数量, 就会出错.

访问元素​

访问矢量矩阵中的元素, 可以使用.或者[]. 此外, 访问元素的时候跟上的是分量名:

  • x, y, z, w : 顶点坐标分量
  • r, g, b, a : 颜色坐标分量
  • s, t, p, q : 纹理坐标分量

矢量个存储顶点的坐标, 颜色和纹理, 所以 GLSL 支持以上三种分量名称名称来增强程序的可读性.

vec3 v3=vec3(1.0, 2.0, 3.0);
float f;

f=v3.x;//1.0
f=v3.y;//2.0
f=v3.z;//3.0

f=v3.r;//1.0
f=v3.s;//1.0

f=v3.w;//error 超出矢量长度, 不存在w

同时还可以聚合访问:

vec2 v2;
v2=v3.xy;//(1.0, 2.0)
v2=v3.yz;//(2.0, 3.0) 省略任意分量
v2=v3.xz;//(1.0, 3.0) 跳过任意分量
v2=v3.yx;//(2.0, 1.0) 逆序
v2=v3.xx;//(1.0, 1.0) 任意重复

以及聚合赋值:

vec4 position = vec(1.0, 2.0, 3.0, 4.0);
position.xw=vec2(5.0, 6.0);//position = (5.0, 2.0, 3.0, 6.0)

使用[]可以根据下标来访问矢量和矩阵:

//m4:
//1.0 5.0 9.0 13.0
//2.0 6.0 10.0 14.0
//3.0 7.0 11.0 15.0
//4.0 8.0 12.0 16.0
vec4 v4 = m4[0]; //获取m4矩阵的第一列, 即[1.0, 2.0, 3.0, 4.0]

float m23 = m4[1][2]; //第2列第3个元素(7.0)

以及混合访问:

float m32 = m4[2].y;//第三列中的第二个元素(10.0)

注意一点, []中只能出现 常量索引值, 包括:

  • 整形字面量(0,1,...)
  • 用 const 修饰的全局变量或局部变量, 不包括函数参数
  • 循环索引
  • 由前面三条中的项组成的表达式

矢量和矩阵运算​

运算赋值操作作用域矢量或矩阵时, 实际上是逐分量地对于矩阵或矢量的每一个元素进行独立的运算赋值.

相关运算法则与数学中的规则是一致的.

结构体​

定义结构体:

struct light{
    vec4 color;
    vec3 position;
}

light i1,i2;//声明了light类型的变量i1,i2;

此外, 可以同时声明:

struct light{//结构体
    vec4 color;//光的颜色
    vec3 positon;//光源位置
}ll;//该结构体类型的变量ll
  • 构造和赋值
l1=light(vec4(0.0, 1.0, 0.0, 1.0), vec3(8.0, 3.0, 0.0));
  • 访问成员
vec4 color = l1.color;
vec3 position = l1.positon;
  • 运算

结构体的成员可以参与其自身类型支持的任何运算. 结构体本身只支持赋值(=)和比较(==,!=)两种运算. 注意, 赋值和比较运算符不适合用于含有数组和纹理成员的结构体.

当且仅当两个结构体变量所对应的所有成员都相等时, ==运算符才会返回 true, 如果任意某个 成员不相等, 那么!=运算符返回 true.

数组​

GLSL ES 只支持一维数组, 并且不支持 js 中的数组函数操作. 创建数组如下:

float floatArray[4];
vec4 vecArray[2];

数组的长度必须是大于 0 的 整形常量表达式:

  • 整形字面量
  • 用 const 限定字修饰的全局变量或局部变量
  • 由前两条组成的表达式

同时, 只有整形常量表达式和uniform变量, 可以被用作数组的索引值. 此外, 与 js 和 c 不同的是, 数组不能再声明时被一次性地初始化, 而必须显示地对每个元素进行初始化.

vec4Array[0] = vec4(4.0,3.0,6.0,1.0);
vec4Array[1] = vec4(3.0,2.0,0.0,1.0);

取样器(纹理)​

取样器(sampler) 是 GLSL ES 支持的一种内置类型. 我们只能通过这种类型变量访问纹理.

  • 定义:

有两种基本的取样器类型: sampler2D 和 samplerCube . 取样器变量只能是 uniform 变量, 或者需要访问纹理的函数, 如 textuew2D() 函数的参数:

uniform sampler2D u_Sampler;
  • 赋值:

唯一能赋值给取样器变量的就是纹理单元编号, 而且你必须使用 WebGL 方法gl.uniformli()来进行赋值. (参考第五 5 章)

  • 运算:

除了=,==,!=, 取样器变量不可以作为操作数参与运算.

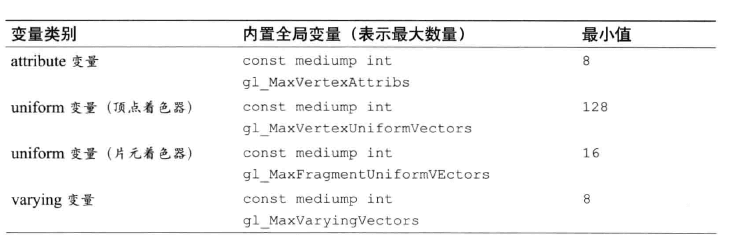

与其他类型变量不同, 取样器类型变量收到着色器支持的纹理单元的最大数量限制. 看下面表格:

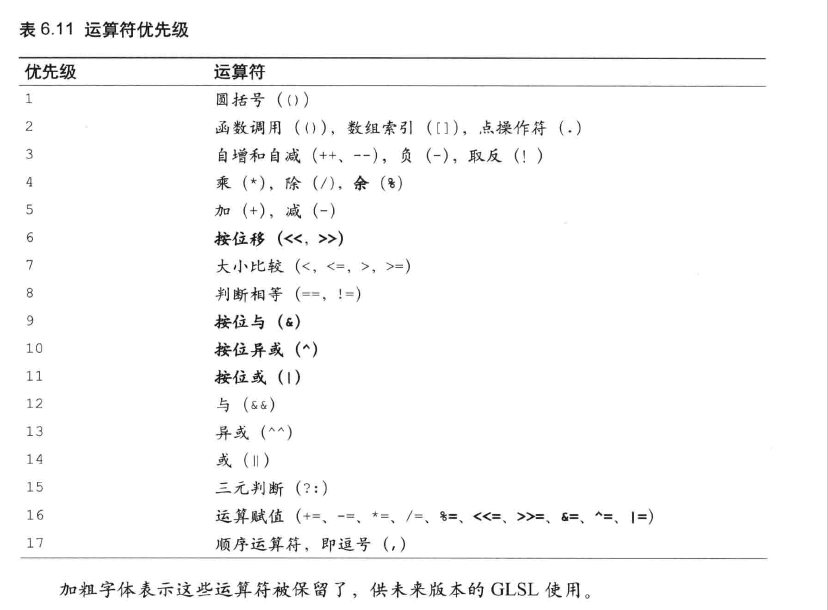

运算符优先级​


流程控制​

常规的if,if-else,for语句上与其他的语言并没有什么区别.

终止循环除了continus进行下一个循环, break跳出循环, 还有一个比较特殊的discard, 它只能在片元着色器中使用, 表示放弃当前片元直接处理下一个片元.

函数​

GLSL 定义函数的方式更接近 C 语言:

ReturnType funcNam(type arg0,...){
    ...
    returen xxx
}

::: tip 提示 不能在一个函数内部调用它本身(不允许递归), 这项限制的目的也是为了便于编译器对函数进行内联展开 :::

还有几点需要注意:

  1. 调用函数需要手动进行提升

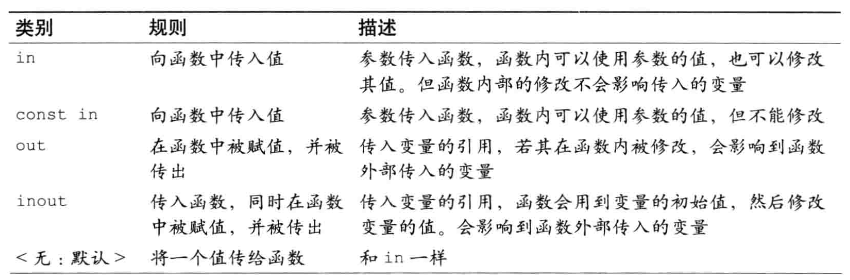

  2. 参数有值传递和地址传递, 这通过参数限定词来处理:


使用如下:

void luma2 (in vec3 color, out float brightness){
    brightness = ...
}

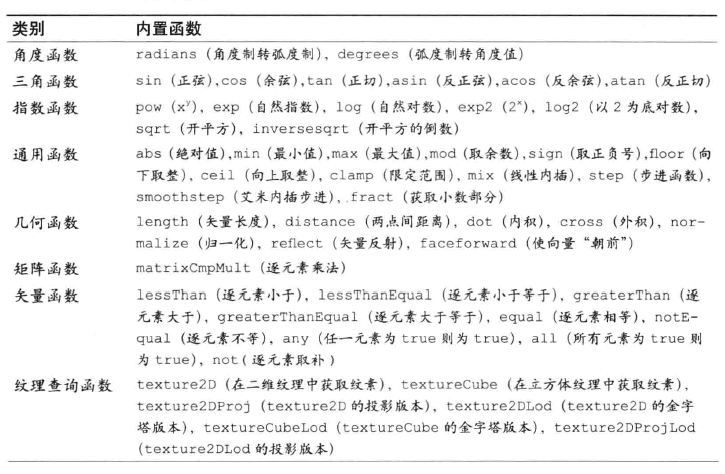

内置函数​


全局变量和局部变量​

在 GLEL ES 中, 如果变量声明在函数的外面, 那么它就是全局变量, 如果声明在函数内部, 那就是局部变量.

存储限定字​

在 GLSL ES 中, 我们经常使用attribute,varying,uniform限定字来修饰变量, 除此之外, 我们也会使用const限定字, 表示着色器中的某个变量是恒定的常量.


精度限定字​

GLSL ES 引入了精度限定字, 目的是帮助着色器程序提高运行效率, 削减内存开支.

精度限定字用来表示每种数据具有的精度(比特位数).

写法如下:

#ifdef GL_ES
precision mediump float;
#endif

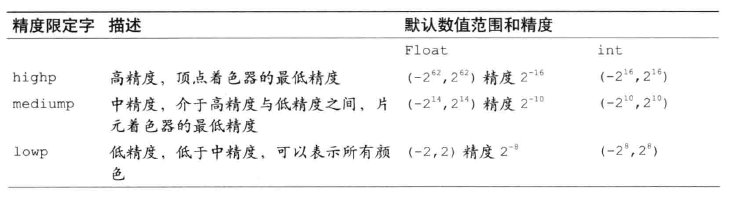

共有三种, 如表:


::: tip 提示 首先, 在某些 WebGL 环境中, 片元着色器可能不支持 highp 精度,检查的方法在后面讨论; 其次, 数值范围和精度实际上也是与系统环境相关的, 可以使用gl.getShaderPrecosionFormat()来检查 :::

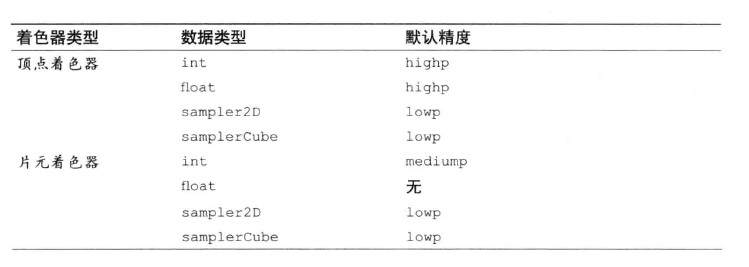

在 GLSL 中, 一般是有默认精度的, 但是有一个例外:


片元着色器中的 float 类型没有默认精度, 所以我们需要手动指定, 如果不在片元着色器中限定 float 类型的精度, 就会导致报错.

WebGL 是否在片元着色器中支持 highp 精度, 取决于具体的设备, 如果支持的话, 那么着色器就会定义内置宏 GL_FRAGMENT_PRECISION_HIGH, 也就是预处理指令的一种

预处理指令​

预处理指定就是在真正编译之前对代码进行预处理,一般以#号开始

下面是我们可能用到的有三种预处理指令:

#if 条件表达式
//IF 如果为真,执行这里
#endif

#ifdef 宏
如果定义了宏, 执行这里
#endif

#ifndef 宏
//如果没有定义某宏, 执行这里
#endif

还有一些其他的指令:

  • 可以使用#define 宏名 宏内容来进行宏定义. 和 C 语言不通, GLSL ES 中的宏没有宏参数
  • 可以使用#undef 宏名来解除宏定义
  • 可以使用#else配合#ifdef, 比如:
#define NUM 100
#if NUM==100
//如果宏NUM为100, 执行这里
#else
否则, 执行这里
#endif

宏的名称是任意的, 只要别和预定义的内置宏冲突即可


两个小例子:

  1. 使用宏来进行精度限定:
#ifdef GL_ES
#ifdef GL_FRAGMENT_PRECISION_HIGH
precision highp float;
#else
precision mediump float;
#endif
#endif
  1. 指定 GLSL ES 版本
#version number//number可以为100(GLSL ES 1.00)或者101(GLSL ES 1.01), 默认版本为100.

该指令必须在色器顶部, 在其之前只能有注释和空白.
